RD500LC et FZR400RR projet
Page 6
Mise à jour : 15/08/2015
J'ai acheté un FZR400RR type 4DX / 1993 dans le but de me faire un RD500 à cadre alu pour la piste.
Dans cette page, je vais essayer de donner des nouvelles de mon projet.
Dernière étape
|
Photos (clic pour agrandir) |
Légende |
  |
26/05/2015 Etude et fabrication du berceau moteur. Démontage pour y voir plus clair |
  |
26/05/2015 Recopie de l'empreinte de la plaque de renfort de direction (Point A et B) Verticale au point A |
   |

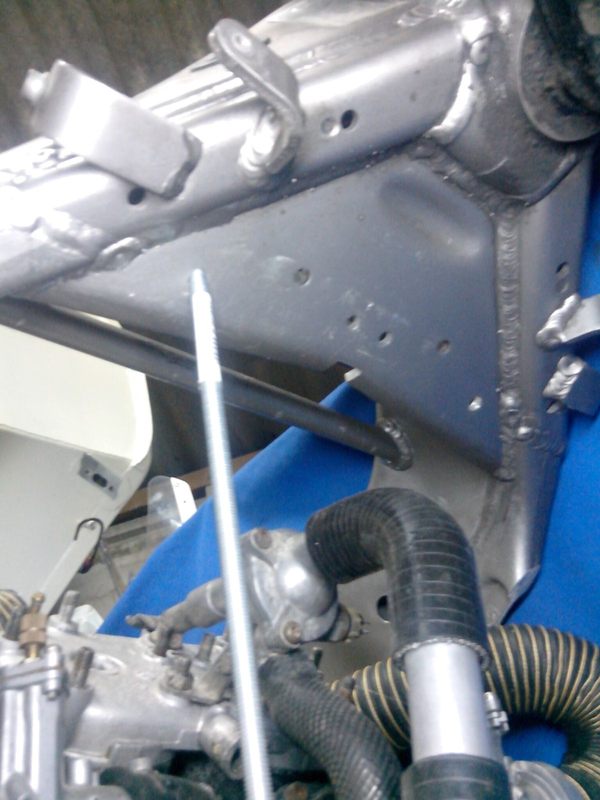

26/05/2015 Idée : faire un berceau avant en U, partant de la plaque de renfort de colonne et passant de par et d'autre des bougies des cylindres avants. Test 1 : tube PVC en 22mm du point A |
  |
26/05/2015 Test 2 : tube PVC en 22mm du point B Cela permet d'avoir plus de marge pour la durite haute. |
  |
26/05/2015 Modèle de la plaque imprimée pour vérifier. |
      |

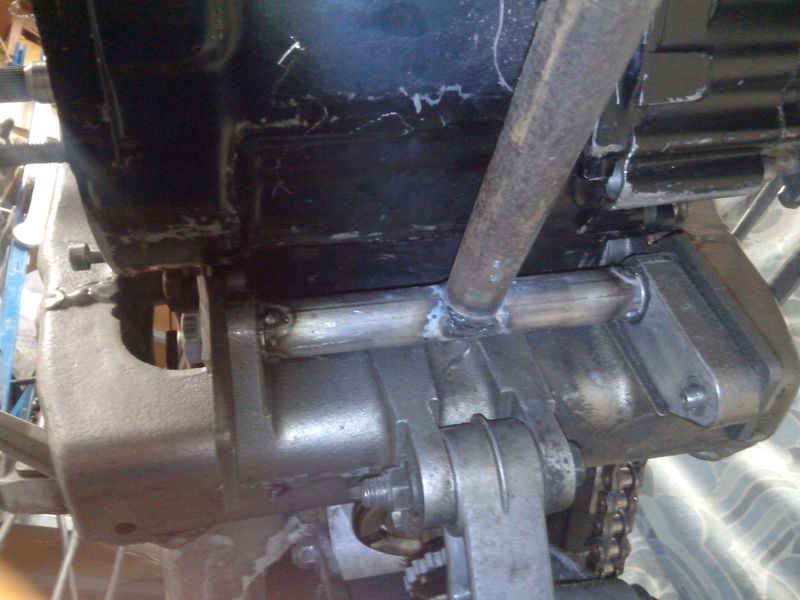

26/05/2015 Nouvelle approche pour le berceau inférieur en tube de 20mm. |
       |
11/08/2015 Le berceau moteur est terminé avec l'aide de Matthieu... Mélange de tubes inox et platines en acier. S'il faut on refera mieux plus tard. |
       |
14/08/2015 Enlevé le moteur et ensuite replacé pour voir.
|
      |

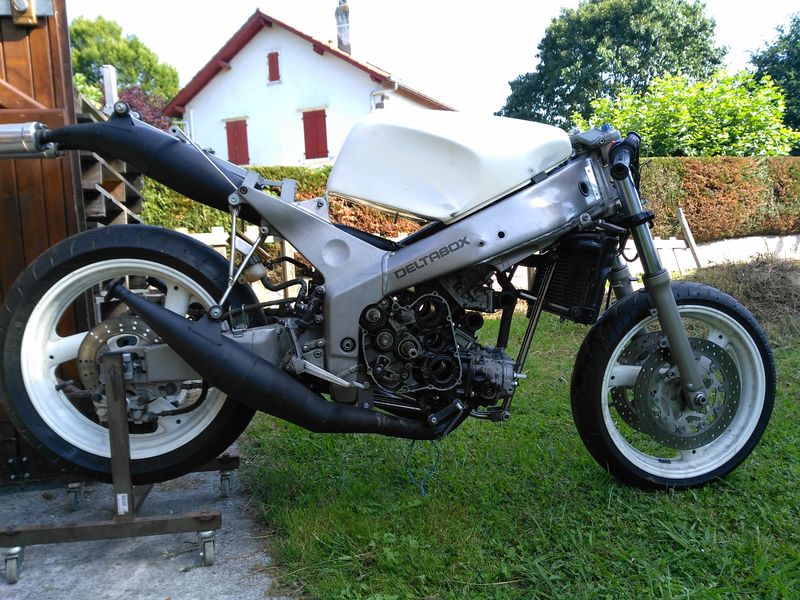

15/08/2015 Avec le réservoir et le carénage.
|
