RD500LC et FZR400RR projet
Page 4
Mise à jour : 19/12/2009 -> 01/01/2010
J'ai acheté un FZR400RR type 4DX / 1993 dans le but de me faire un RD500 à cadre alu pour la piste.
Dans
cette page, je vais essayer de donner des nouvelles de mon projet.
Dernière
étape
|
Photos (clic pour agrandir) |
Légende |

Gareth page |

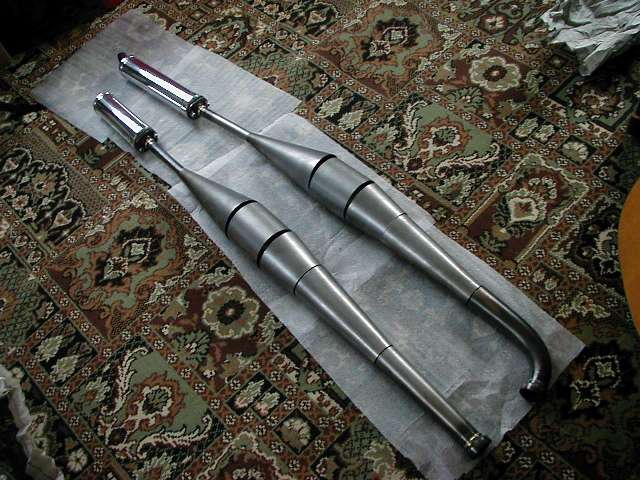

05/04/2009 Décision sur les pots : j'ai commandé un kit chez Swarbrick en Angleterre. |
 |
18/04/2009 Le dernier cône doit réorienter le silencieux vers le bas. Essais : 15° en 2 ou 3 sections |

|

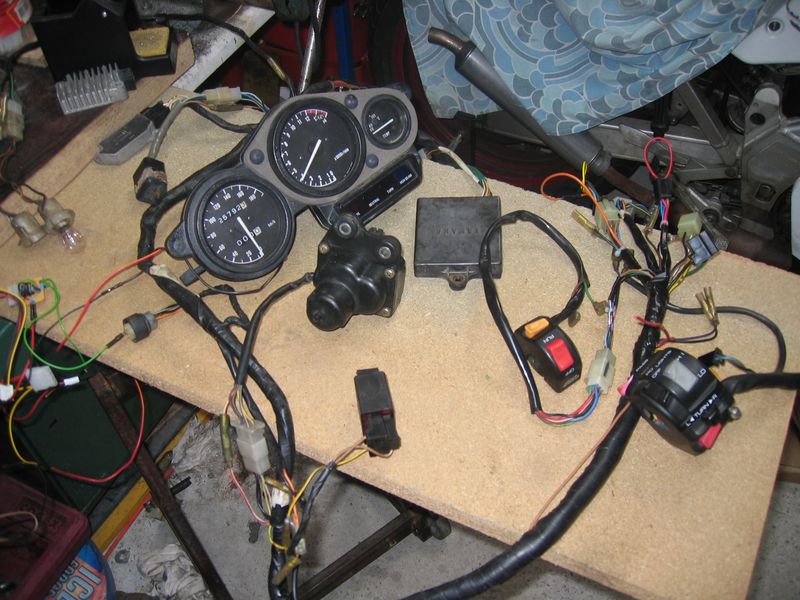

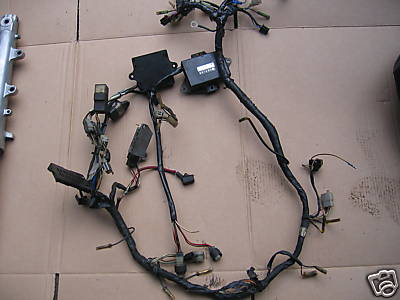

21/04/2009 Construction du système électrique :

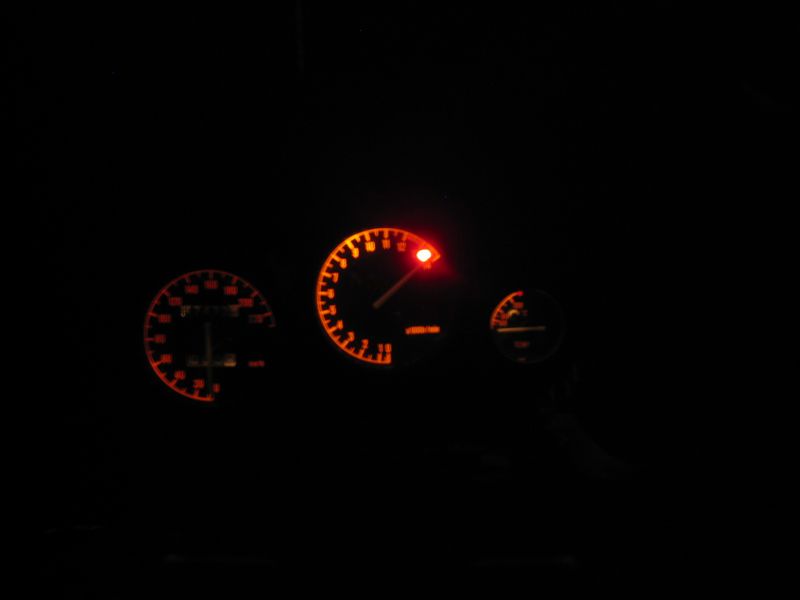

24/04/2009 J'ai enlevé le contacteur à cléf du FZR400 et je vais le remplacer par un de TZR. J'ai remplacé le comteur du TZR125 (180km/h) par celui du FZR400 (220km/h) |

|
25/04/2009 J'ai décidé de changer d'idée pour la boite à air car il y a beaucoup accessoires électriques à fixer. Donc, j'ai dévidé de fermer l'espace derrière la colonne de direction et de me servir du réservoir comme couvercle. Ainsi, je pourrais mettre les connecteurs du faisceau dans la boite à air, le vase d'expansion (ce n'est peut être pas une bonne idée si il devient très chaud!!!). Imagess (de gauche à droite)
|
        |

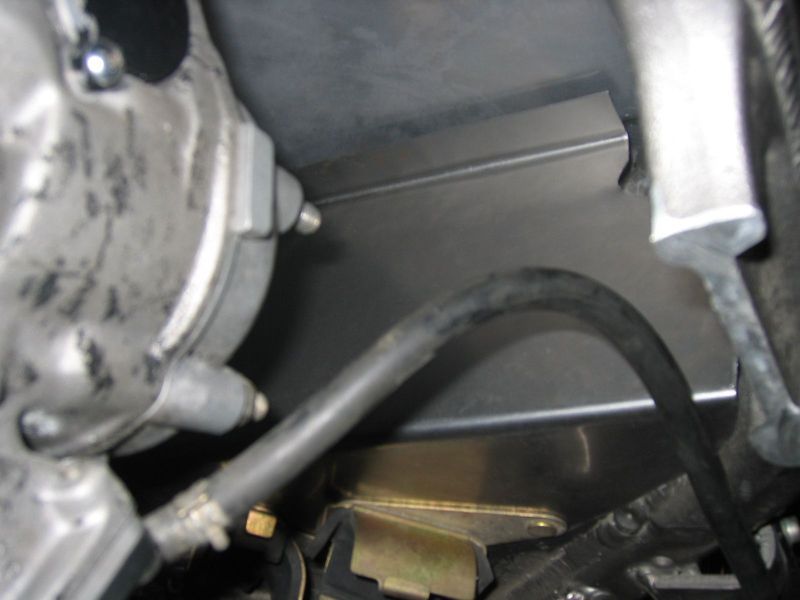

26/04/2009 Voici la réalisation en métal (ensuite cela pourra être en tôle d'alluminium). Après découpage, et "limage", j'ai finalement eu la boite à air (figures 1-4 & 6). Je pense que je pourrais utiliser les supports de bobine d'alumage du FZR400 (figure 5) si le métal interne ne doit pas être à la masse. Une bande de neoprene ferra l'étanchéité avec le réservoir (figure 7). La dernière figure montre les 4 departs de tube et le boitier YPVS controler. Je dois confirmer cela. |

|
03/05/2009 Essais de fabrication des connections à la boite à air. |

|
08/05/2009 Support pour tous les équipements électriques. |

|
08/05/2009 Montage du servo YPVS. A voir si une petite protection thermique est nécessaire. |
  |

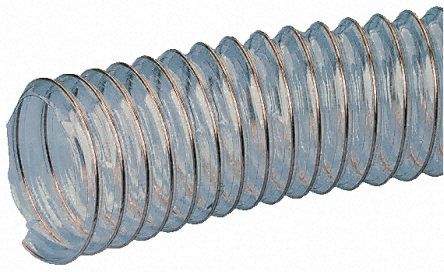

11/05/2009 Connections carburateur vers la boite à air. Essai d'un tuyau en PU diamètre 40mm pour faire des tests de flexibilité. Le PU est moins cher que le néoprene donc cela ira pour les premiers tests. |

|
15/05/2009 La moto à un contacteur de clef maintenant !!! Achat chez Yambits (ebay). |

  |

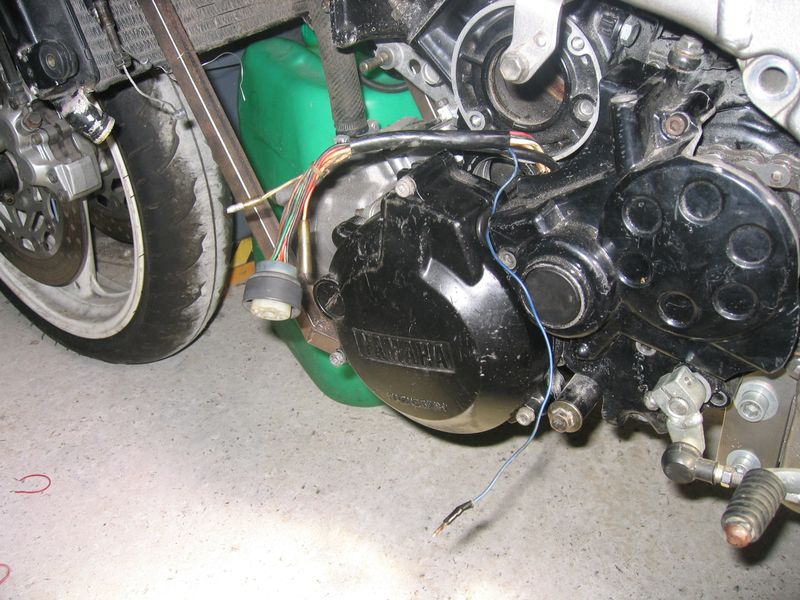

17/05/2009 Essai de branchement CDI-Stator du RD500LC avec le faisceau du TZR250. Page dédiée : CDI |

|
22/05/2009 Test du cheminement du câble d'embrayage |
  Video
|
24/05/2009 Conception des câbles YPVS pour aller avec le servo du TZR250 et la nouvelle position du servo. J'ai utilisé des vieux câbles d'Exup de FZR400RR . Je vais vérifier si les câbles du RZ350 ou du TZR250 seraient compatibles. |
      |

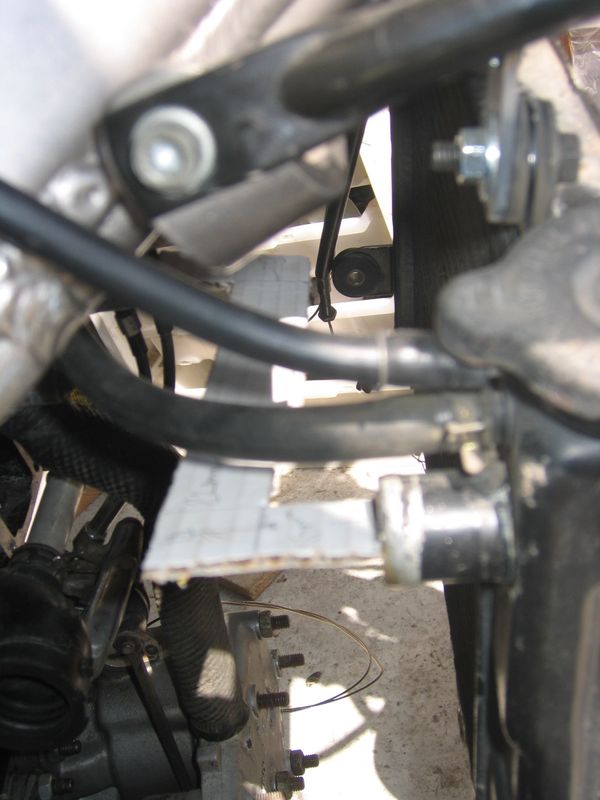

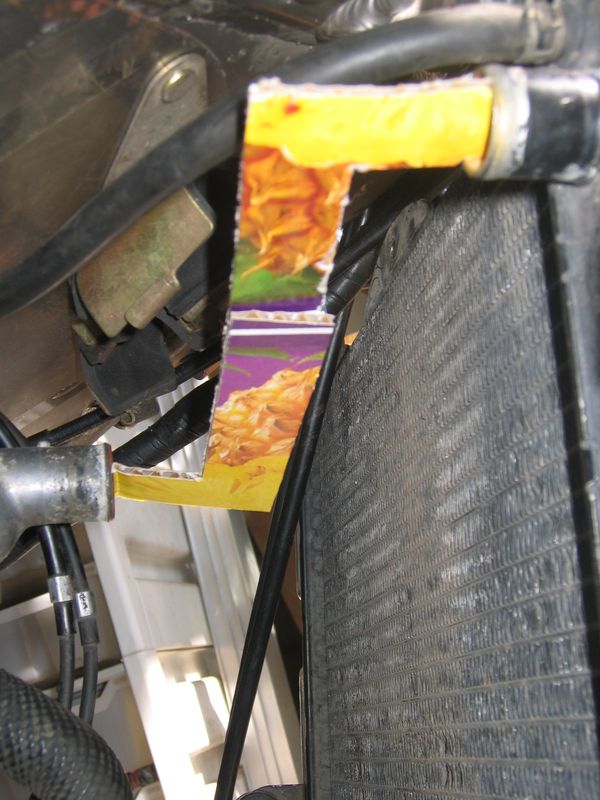

31/05/2009 Conception des durites de refroidissement avec des modèles en carton :
|

   |
04/06/2009 Conception des pots hydroformé. J'attends toujours des nouvelles de Swarbrick et donc je me suis remis à la conception de pots. 06/06/2009 De bonnes nouvelles de Swarbrick, livraison fin de semaine prochaine !!! En attendant, je suis toujours sur mes pots hydroformés. |

|
07/06/2009 Achat chez autoperformanceonline Boite à air : durite souple en néoprene (2m) et les raccords (x2) seront coupés en 2 et soudés à la boite à air. Refroidissement : coudes en silicone 45° et 90° en ID 22 et ID 25mm et un tube d'aluminium en 25mm OD |

|

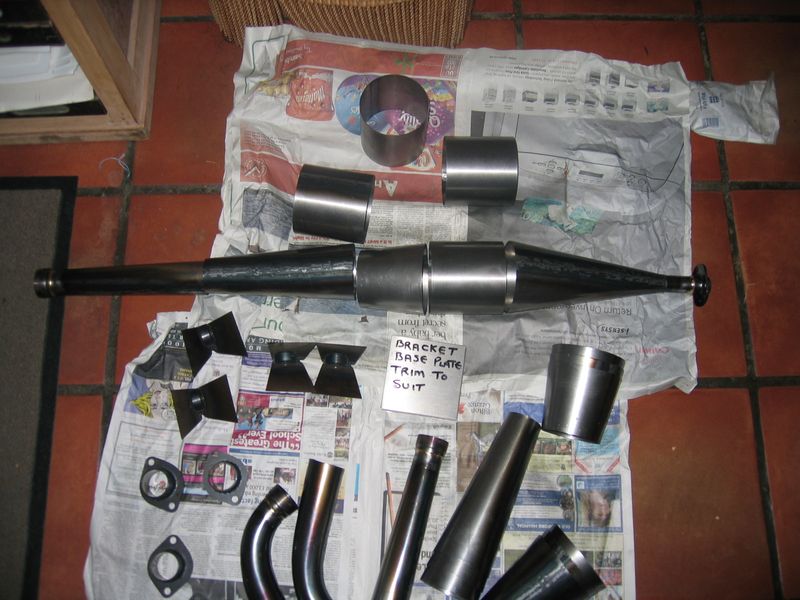

04/07/2009 J'ai reçu mon kit de pot et c'est superbe. |

|

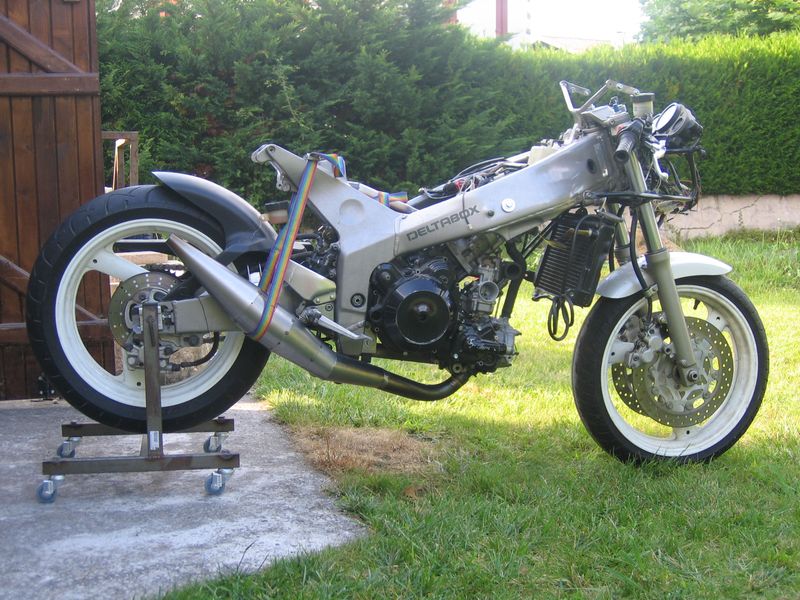

05/07/2009 Premier test pour les pots du haut. |

|
07/07/2009 Modèle avec un angle de 5° ou 10° 10° donne un meilleur résultat. |

|
08/07/2009 Modèle du cône n° 2 avec un angle de 15° Test pour le cône n° 3 |

|
09/07/2009 Cône n° 3 et cylindre. Cela semble aller, je vais couper ce weekend!!! |

|
10/07/2009 Pot complet |

|
13/07/2009 Fabrication des pots arrières. Le pointage est fait avec un poste à souder à l'arc de type inverter, des baguettes de 1.6mm et un faible courant afin d'éviter les perçages. |

|

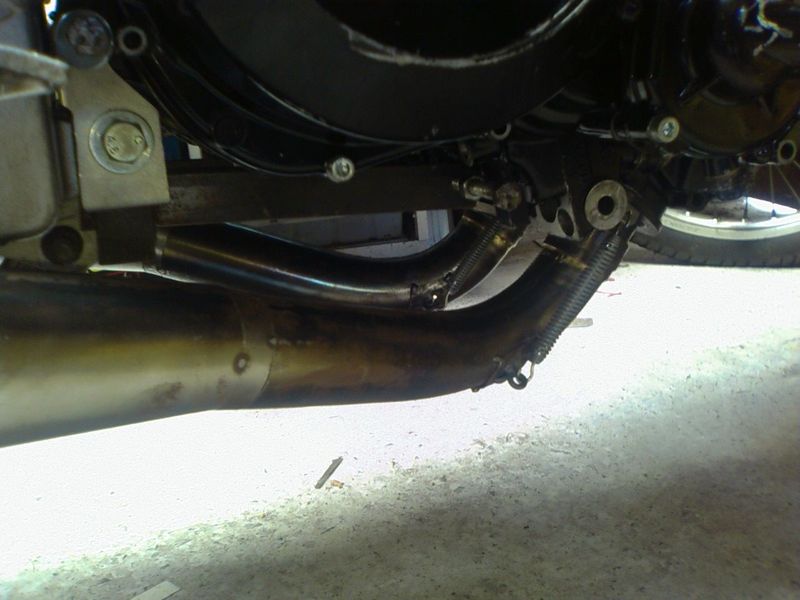

14/07/2009 Pot inférieur |

|
18/07/2009 Les 2 pots inférieurs sont OK pour les cordons de soudure. |

|
23/07/2009 Mon poste à souder a décidé de rendre l'âme donc je dois trouver une autre solution !!! Finalement dans l'atelier de l'agriculteur, j'ai pu avoir les quelques points de soudure. |

|

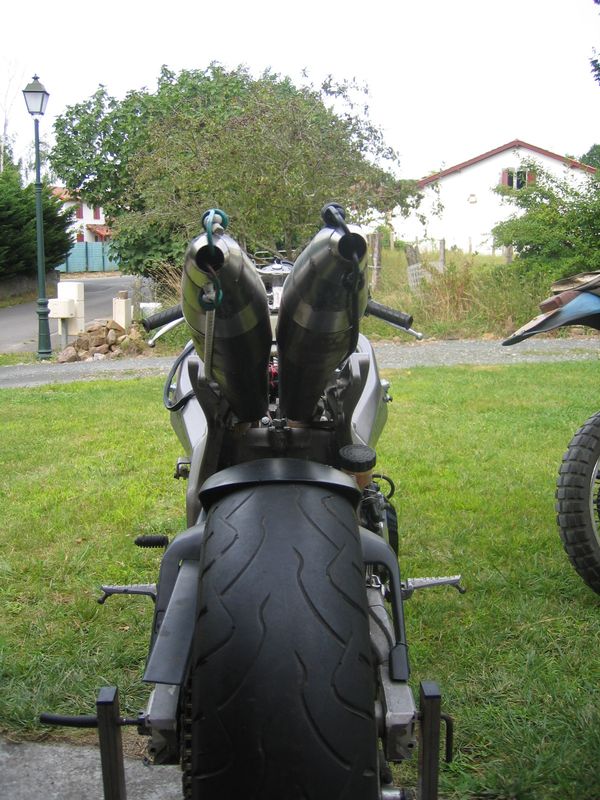

25/07/2009 Selle coque et pot suppérieurs |
 |
01/08/2009 Test de la boite à air avec la durite reçue de Autoperformanceonline |
   |
02/08/2009 J'ai coupé des contre-cones arrières à 35° en 4 sections et j'ai testé pour voir comment cela allait. Pas si mal, mais je dois vérifier car les deux pots ne sont pas identiques. Je vais devoir faire des ajustements. |

|
04/08/2009 J'ai finalement eu mon montage arrière haut en inox. |

|
29/08/2009 Les pots sont prêts à être soudés et j'ai pointé les fixations des ressorts sur les 4 pots.. |
   |
06/09/2009 Support moteur arrière version finale. |

|

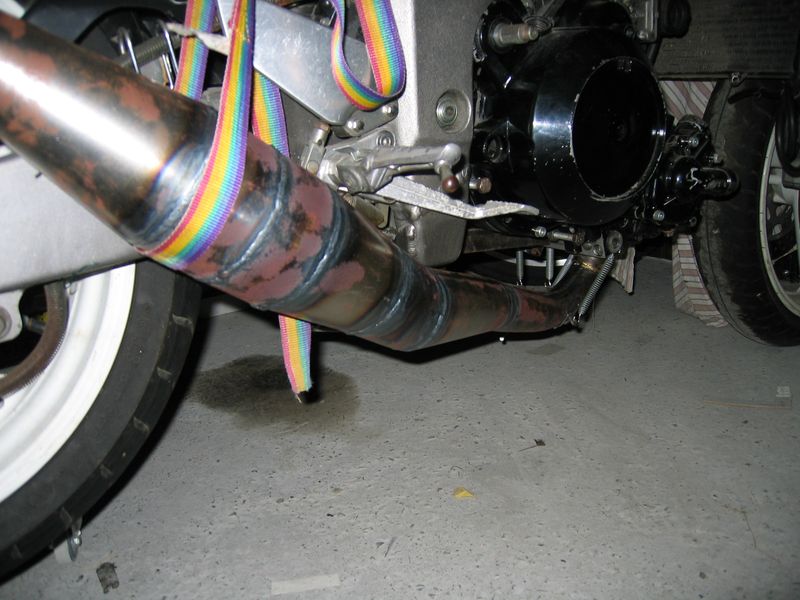

06/09/2009 Le pot inférieur gauche gène le sélecteur donc je l'ai découpé et ressoudé à l'envers pour voir. |

|
04/10/2009 Premiers cordons de soudure. |
   |
15/10/2009 Soudure des pots hauts |

|
16/10/2009 Soudure des pots inférieurs |
   |
17/10/2009 Maintenant que les pots sont "quasi" soudés, je refais le bâti arrière. |

|
18/10/2009 Bâti arrière suite !!!!! |

|

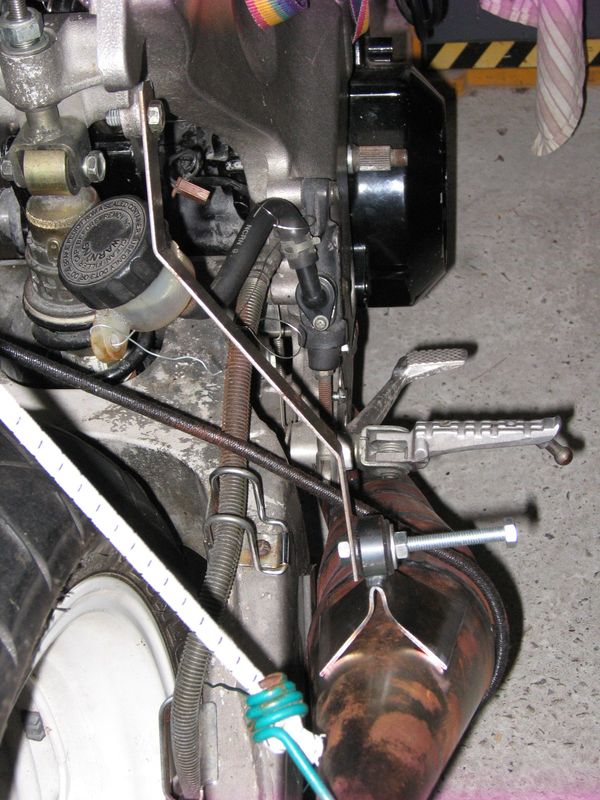

24/10/2009 Fixation des pots inférieurs. |

|

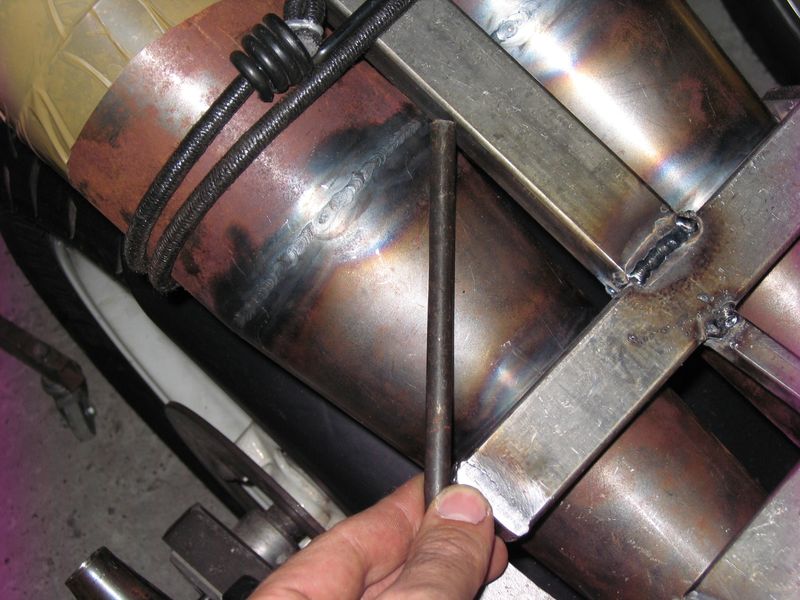

24/10/2009 Support de selle. |

|
25/10/2009 Support de selle et pots supérieurs. |
    |
29/10/2009 Support de selle |

|
30/10/2009 Calage des pots supérieurs et modèle de fixation |
     |
30/10/2009 Support de selle. |

|

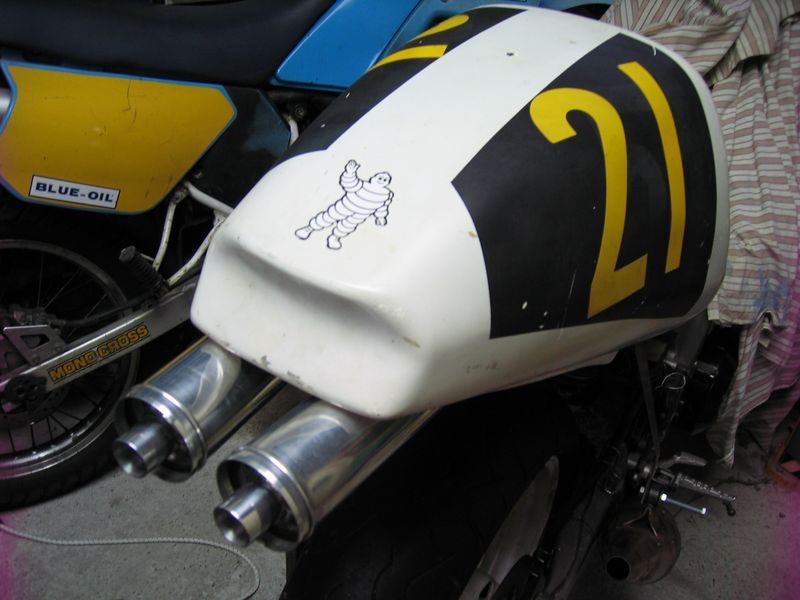

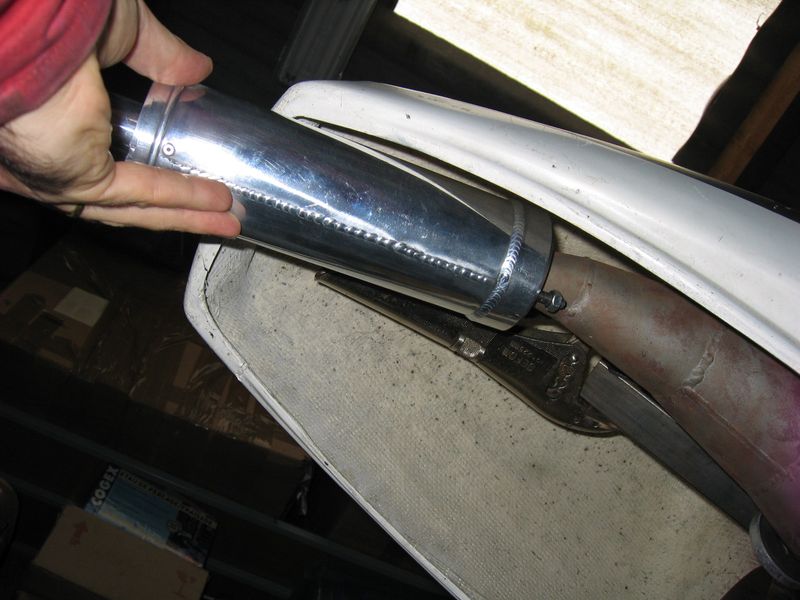

Pots supérieurs : contre cones et brides Silencieux inférieurs |

|

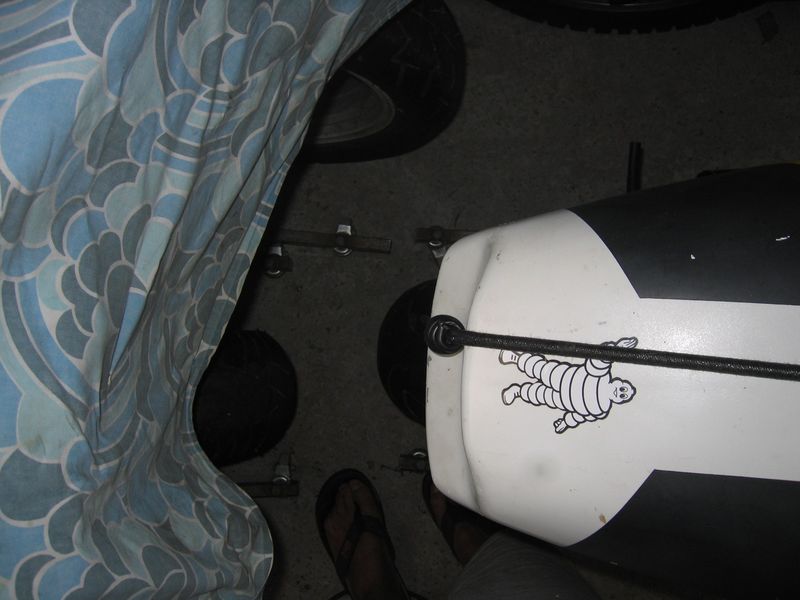

01/11/2009 Carenage et selle |
  |
01/11/2009 Patte de fixation (fichiers CAO à venir !!!) |
 |
08/11/2009 fichier CAD version 2 à imprimer à l'échelle 1. 09/11/2009 fichier CAD version 3 à imprimer à l'échelle 1. |
     |
10/11/2009 Modèle CAO du coupleur tube néoprene - carbu. Dernière image avec joint torique. |

|
11/11/2009 Courbure du tube de fuite pour les pots supérieurs afin de centrer l'extrémité. Soudure des tubes de fuite supérieur mais finalement avec des tube droit. |

|
12/11/2009 Mesures sur les carburateurs pour dimensionner le coupleur. |
      |
12/11/2009 Pots terminés, il ne reste plus qu'à faire souder les derniers cordons. |
     |
14/11/2009 La plaque d'alu est un peu trop fine donc il y a trop de flexibilité... à refaire dans du 5mm 15/11/2009 Finalement un test en tube soudé. |
   |
22/11/2009 J'ai fini le second support de pot et mis un petit renfort. |
     |
06/12/2009 Finalement, je les refaits en inox avec des pièces tournées cela fera plus propre. 12/12/2009 Les supports sont finis... |

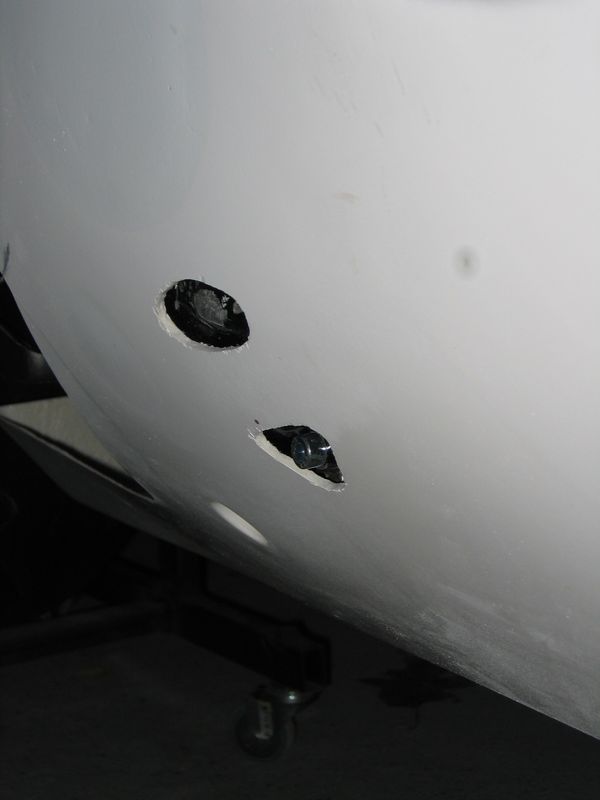

          | 13/12/2009 modifications du carénage :
|
     | 19/12/2009 Pots finis. |
 | 18/01/2010 Page 5 |
