RD500LC et FZR400RR projet
Page 5
Mise à jour : 17/06/2013
J'ai acheté un FZR400RR type 4DX / 1993 dans le but de me faire un RD500 à cadre alu pour la piste.
Dans cette page, je vais essayer de donner des nouvelles de mon projet.
Dernière étape
|
Photos (clic pour agrandir) |
Légende |
 |
18/01/2010 J'ai finalement réussi (merci Georgy) à sortir le rotor qui était grippé sur le vilo. Le stator du TZR250 va être utilisé sur le moteur du RD500. |
 |
23/01/2010 Stators des RD500 et TZR250 |
  |
23/01/2010 Comparaison des stators à gauche le 500 et à droite le 250 |
    |
23/01/2010 Comparaison des pickup à gauche le 500 et à droite le 250 Le patte de fixation du 250 devra être retournée. |
     |
24/01/2010 Le pickup du 500 est moulé alors le pickup du 250 doit être modifié. |
  |
24/01/2010 A gauche, le stator du 500 dans son carter et à droite le stator du 250 dans le carter du 500. |
   |
27/01/2010 Pots inférieurs sur la moto avec les supports inox. |
  |

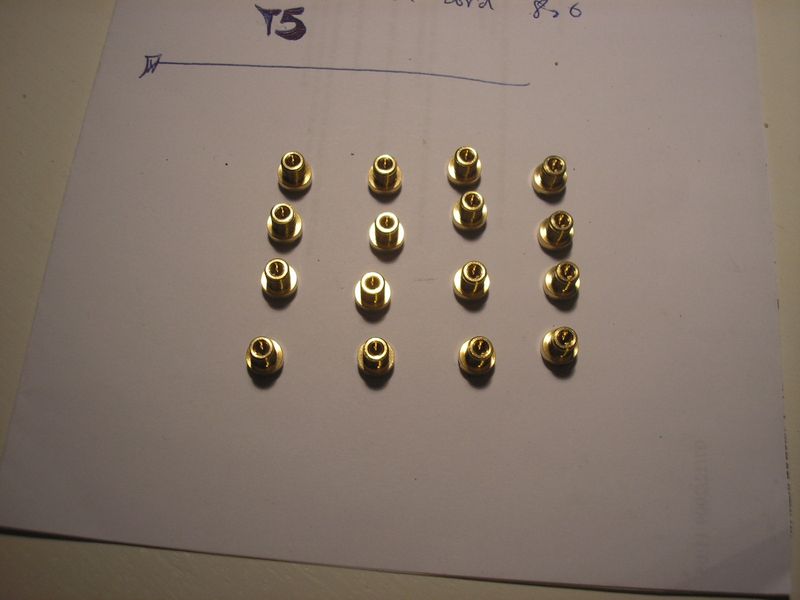

28/01/2010 Les gicleurs principaux sont arrivés en 100/110/115/120 (j'avais commandé 110 à 125 !!!). Les 100 ne seront pas utiles !!! |
    |
06/02/2010 Usinage du carte de stator pour la fixation du stator de TZR250 (José Luis) |
 |
07/02/2010 J'ai trouvé sur ebay des demi-guidons tout alu en provenance d'un FZR400RR Sport Production. |
   |
07/02/2010 Réalisation de la boite à air en alu (étape 1) |
    |
09/02/2010 Jonction des carburateurs à la boite à air (version 1). |
  |
10/02/2010. Test avec la durite néoprene |
      |
14/02/2010 Réalisation de la boite à air (étape 2) |
   |
21/02/2010 Réalisation de la boite à air (étape 3) |
  |
06/03/2010 Nettoyage du garage et un peu de ponçage. |
       |

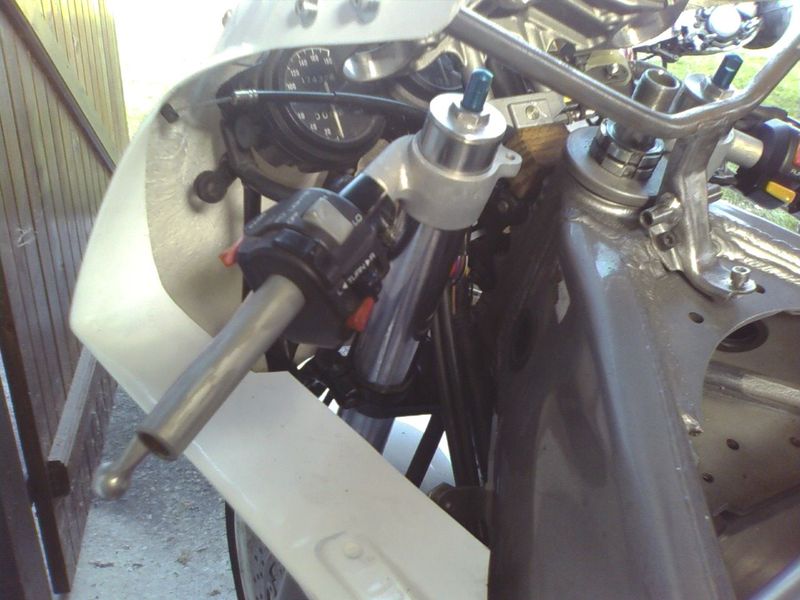

13/03/2010 Demi guidons sablé et anodisés (310g chaque) sur la moto. Guido acier -> 620g (-310g) Embout -> 310g |
   |
18/04/2010 petite patte pour maintenir l'espacement des pots. |
    |

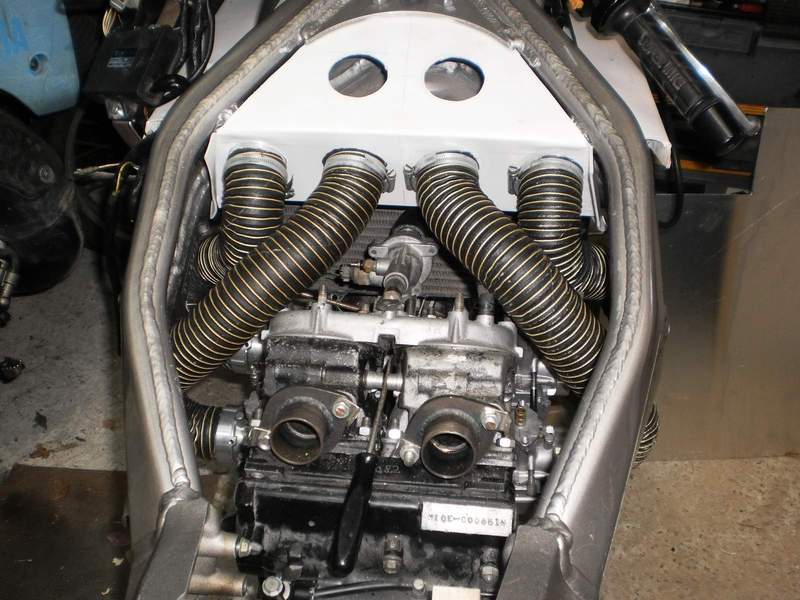

23/04/2010 Jonction des carburateurs à la boite à air (version 2). |
     |
25/04/2010 Tuyau néoprene connecté aux jonction de carburateur et la boite à air alu. La boite à air a été modifiée pour ajuster la longueur des tube (donc à refaire). La cadre devra peut être être modifié pour plus de jeux (ligne rouge). |
         |
15/05/2010 Nouvelle orientation des tuyau néoprene et modification de la boite à air. |
  |

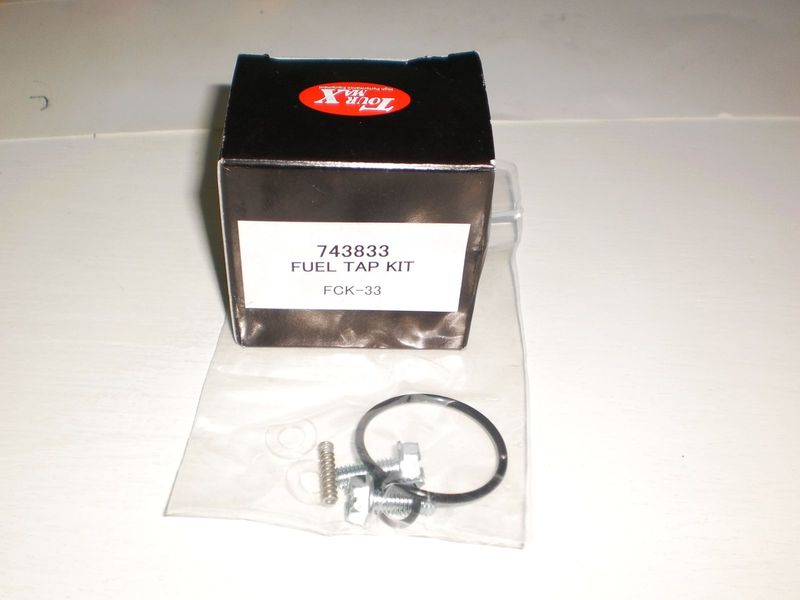

29/06/2010 Robinet neuf et kit de réparation pour la sonde d'essence |
       |
11/11/2010 Durites de refroidissement en silicone |
    |

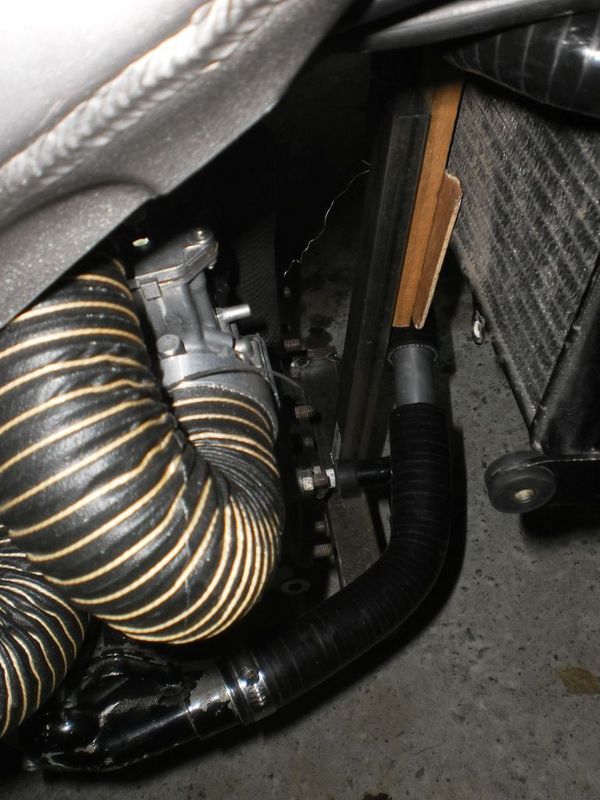

14/11/2010 Maquette du support moteur avant. |
       |
20/11/2010 Maquette du support moteur avant... Il faut vérifier avec le carénage. |
      |
21/11/2010 Bas bon avec le carénage donc des modifications de forme. |
   |
28/11/2010 Il commence à faire froid au garage ;-) 5°C Découpe du carénage pour le pot inférieur. |
     |
05/12/2010 Autre coté fait. Des ajustements à faire. |
     |

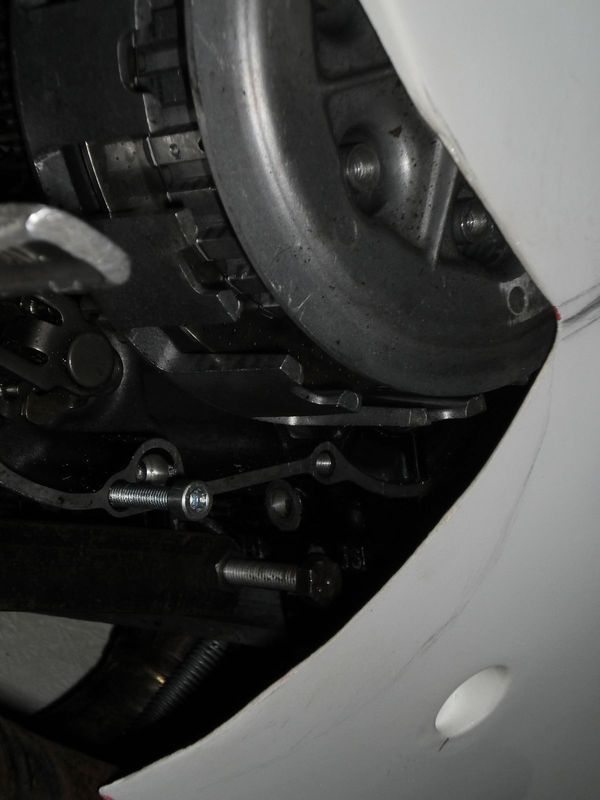

11/12/2010 Le carter d'embrayage doit être modifié. Il va être coupé et ressoudé pour diminuer la largeur... |
  |
12/12/2010 Carénage et couvercle de stator;. Cela semble aller pas trop mal !!! |
   |

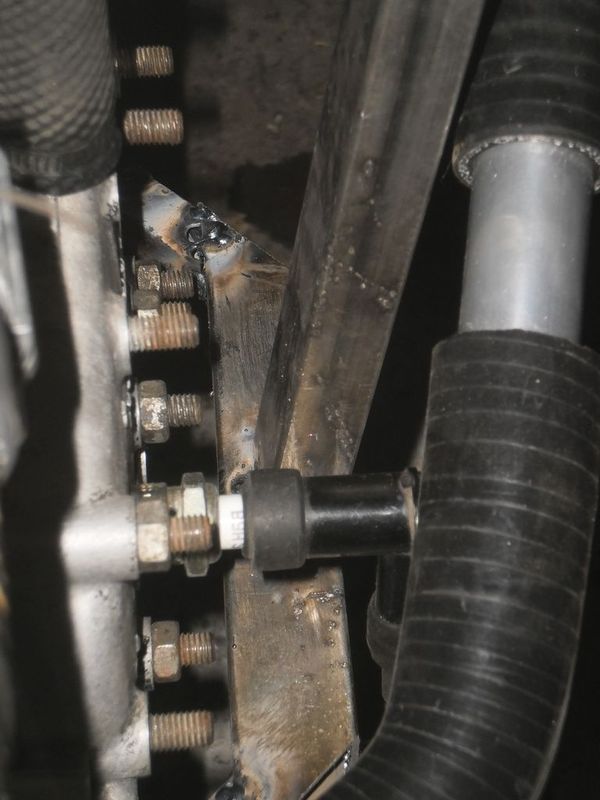

23/01/2011 Nouveau prototype de support avant. Proche de la solution finale. |
  |

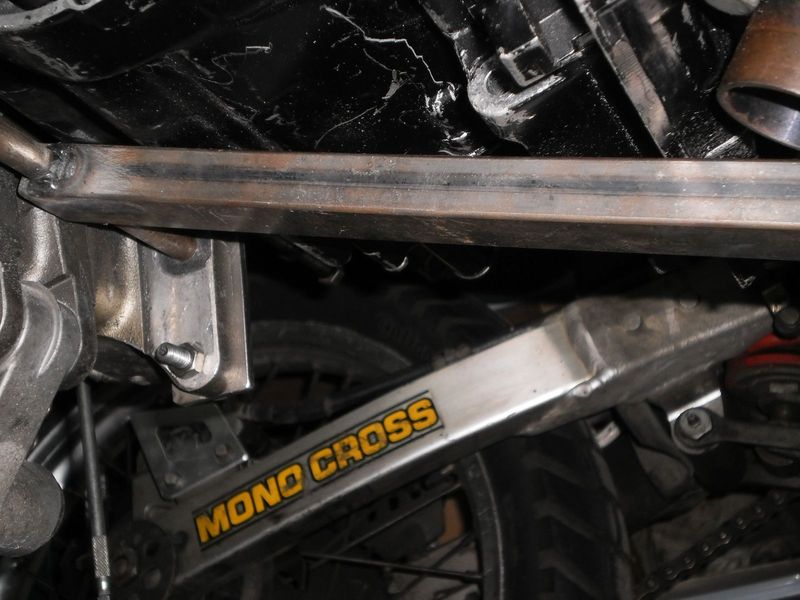

23/01/2011 Renfort du bâti arrière. |
 |
01/02/2011 Kit de réparation pour mes keihin PWK28 |
 |
01/02/2011 CAO du support inférieur |
   |

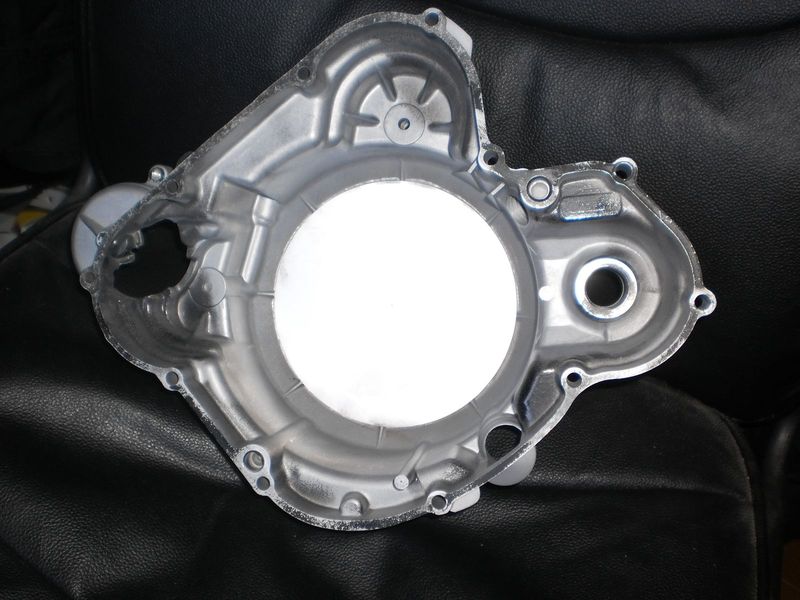

05/02/2011 Carter d'embrayage modifié : coupé, ressoudé... |
 |

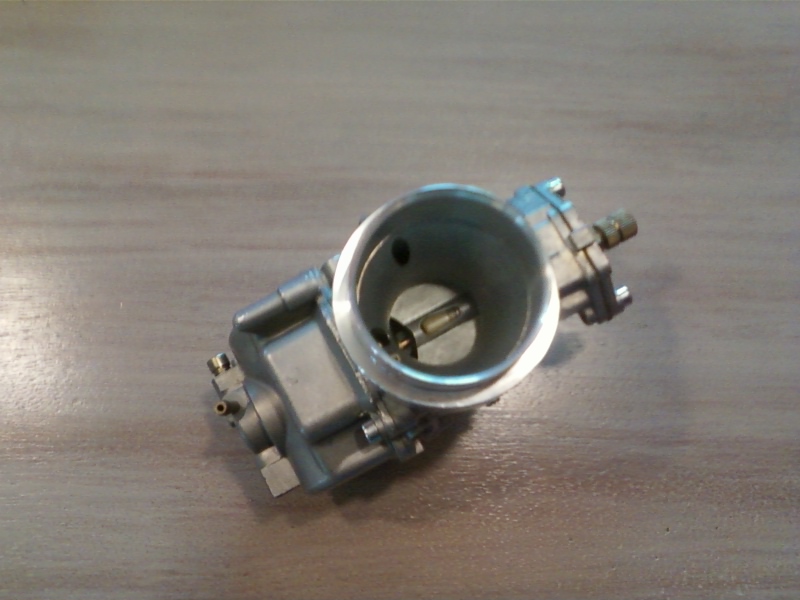

07/02/2011 Les kits pour mes carburateurs Keihin (modèle original Kawasaki KR150R) |
 |
08/02/2011 CAO du support inférieur V2 |
       |
31/10/2011 CAO V3 : objectif utiliser le point avant pour faire un bouclage vers la colonne de direction. Largeurs :
|
        |
06/11/2011 CAO V3 Bis Autre approche avec des tubes. Un petit proto et la CAO ensuite. |
 |
16/11/2011 CAO V5 |
    |
11/12/2011 Modification du support arrière haut. |
          |

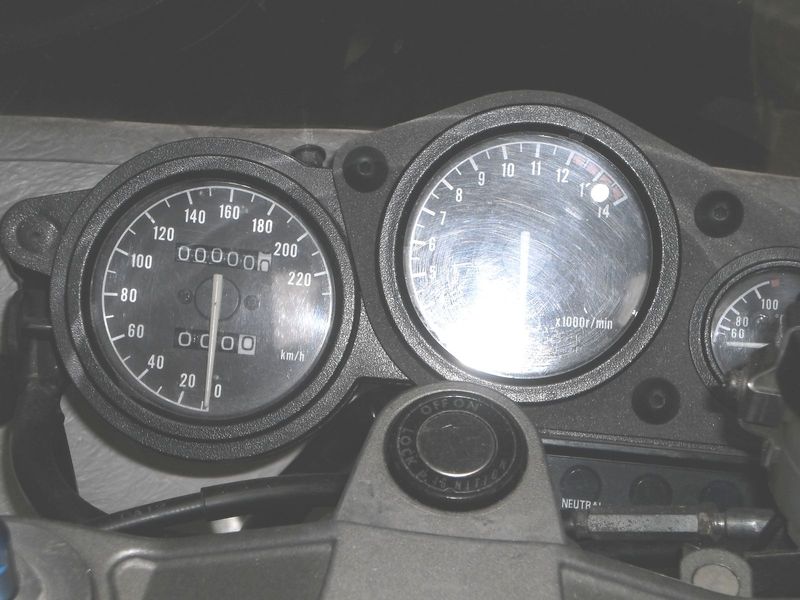

28/01/2012 Petite avancée => mauvais temps dehors !!! Remise à zéro des compteurs : Test sur leTZR125 puis le FZR400 29/01/2012 Tableau de bord de nouveau sur la moto. |
  |

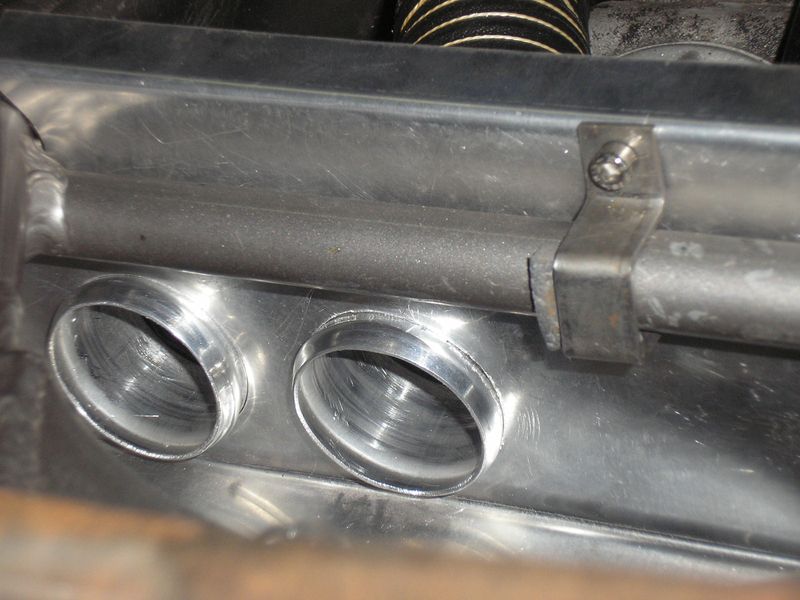

15/04/2012 Boite à air version 2 ou 3 !!! |
   |
20/04/2012 Mise à jour du support inférieur. |
         |
22/04/2012 Version en plaque PVC expansée. Les côtes semblent correctes pour faire une version en PVC standard ou aluminium. |
      |
08/05/2012 J'ai trouvé quelqu'un pour réaliser la boite à air en alu de 3mm. Les 4 lignes et le sabot de carénage. Des ajustements sont nécessaires. |
         |
14/05/2012 Modification de la position de 2 lines. Carénage OK Electronique eplace !!!! |
 |

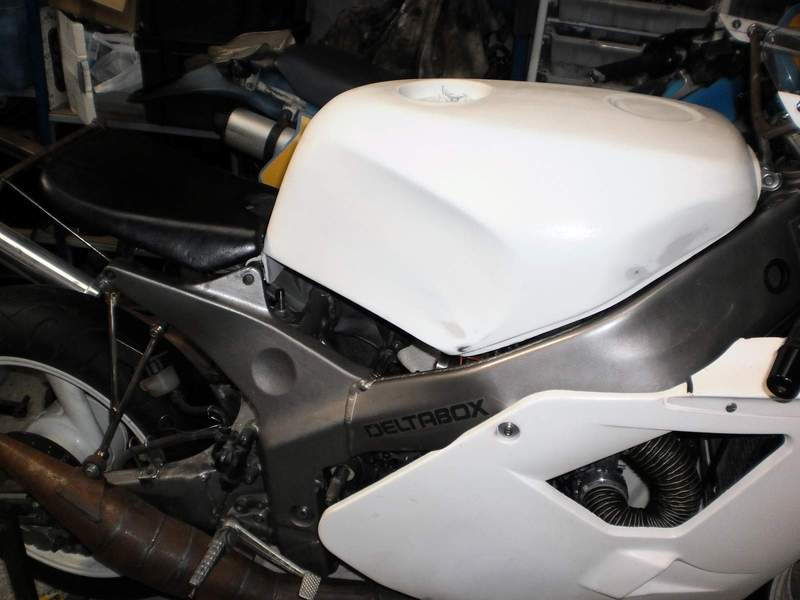

20/05/2012 Première couche de peinture sur le réservoir. Page dédiée pour plus de détails |
       |

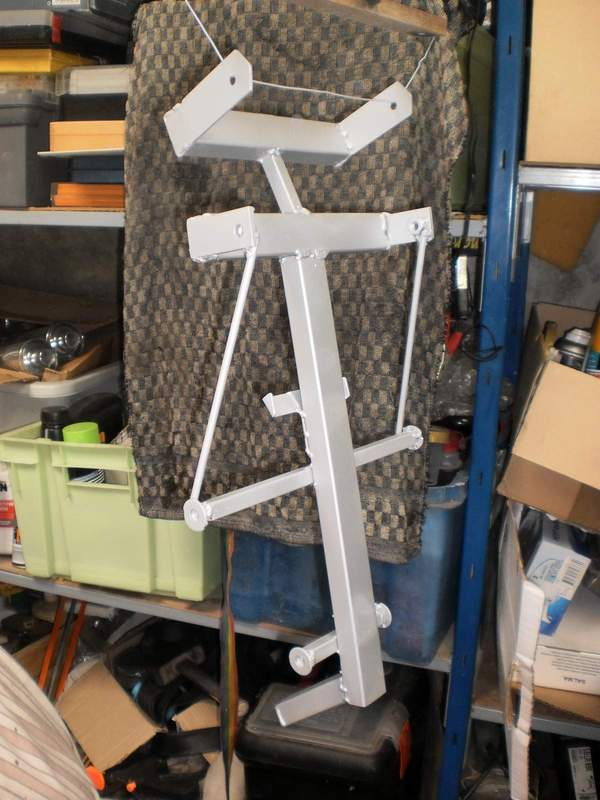

20/05/2012 Peinture support carénage et selle. Peinture Argent de Motip |
              |
20/05/2012 Nettoyage des pots, dérouillage et protection (acide phosphorique). Peinture HT Motip |
   |
20/05/2012 Un peu de remontage... |
    |
22/05/2012 Supports moteur en CNC mais en PVC pour vérification (Merci Denis !) |
     |

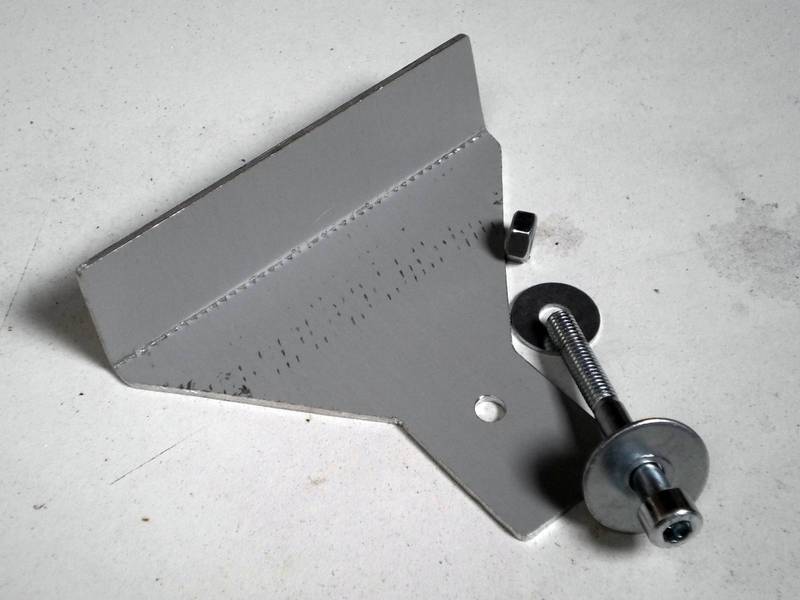

07/06/2012 Nouveau support démontable pour les boîtiers électriques... plus pratique!!! |
       |

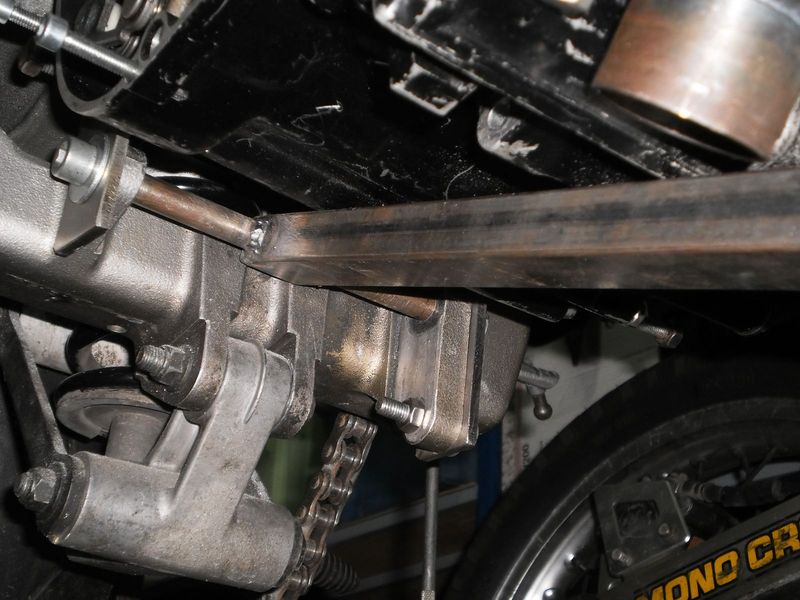

07/10/2012 Je pense que j'ai le bon design pour le berceau inférieur. |
    |
17/03/2013 Les bouchons de fourche de XJR1300 sont allés sur la fourches de FZR400 qui a pris place sur mon TZR250 de piste. |
  |
26/05/2013 Étude pour modification des la fixation supérieure pour monter un amortisseur réglable d'origine Yamaha : YZF750 Passage de 12mm à 10mm ? |
    |
08/06/2013 Démontage de l'amortisseur de YZF750... Dérouillage et protection du métal avant peinture. 12/06/2013 Nickelage du ressort et de la coupelle |
  |
17/06/2013 Support moteur en acier 4mm et découpe laser Merci Georgy ;-) |
      |

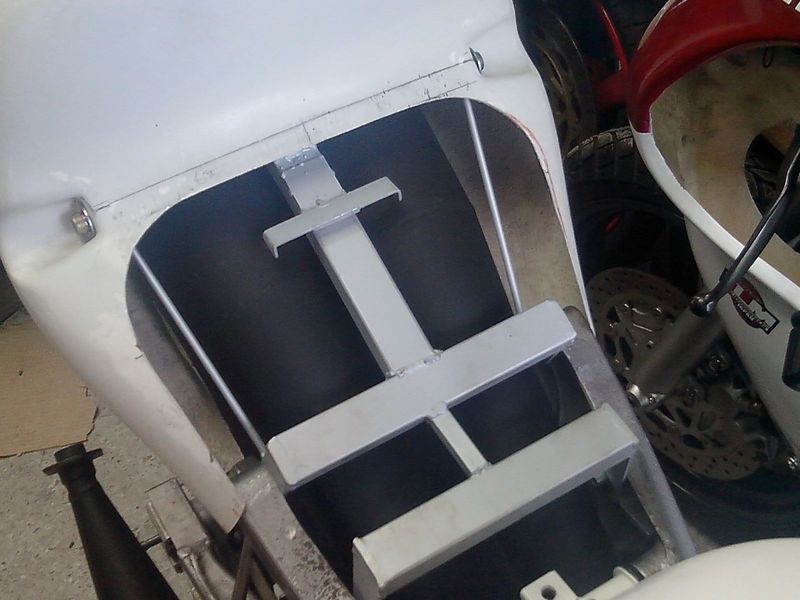

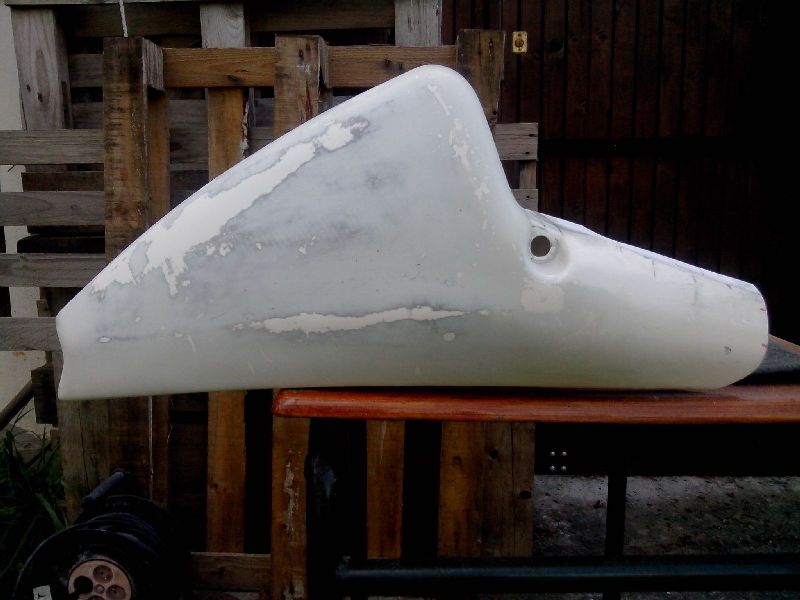

19/10/2013 Modification de la selle de TZ250 pour fermer le trou entre la selle pilote et le poly. |
      |

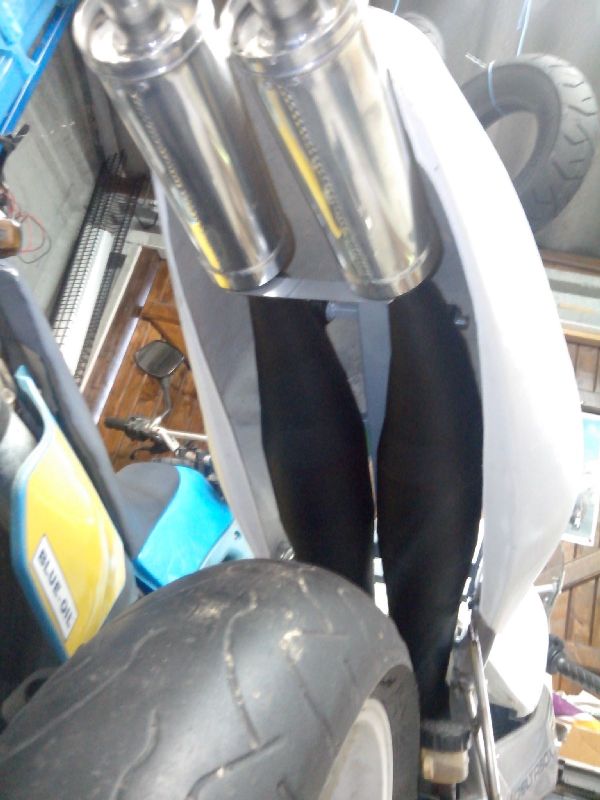

19/10/2013 Découpe de la partie inférieure de la selle de TZ250 pour une ligne plus fluide. |
    |
19/10/2013 Modification permettant aussi de monter facilement la selle de TZ250 sans griffer les pots supérieurs. |
|
26/05/2015 |
